抛丸机

1.1本技术协议仅适用于广西德保百矿铝业有限公司阴极钢棒专用抛丸清理机的性能和结构设计、制造、检验、包装、运输、安装和调试、验收、培训直至最终交付使用等方面的技术条件。

1.2 卖方保证提供符合有关中国国家标准（GB系列）和有关行业最新标准要求的优质设计及产品；同时满足中国国家有关安全、环保等强制性法规、标准的要求。卖方须详细列出包括设计、制造、检验、供货、安装、调试、验收等所采用的标准、规程和规范名称供买方审查确认。但不能免除卖方在保证单个设备和整个系统正常运行、性能符合本技术协议要求方面应承担的责任。

1.3 卖方应按照买方要求的时间、内容深度要求提供所需要的设计、施工文件及设备资料等，并按照工程进度要求随时修正。在签订合同之后到卖方开始制造、安装之日的这段时间内，买方有权提出因标准、规程和规范发生变化而产生的一些补充和修改要求，导致合同设备配置上有局部微小调整，卖方必须负责局部的调整，并保证设备总价不变。

1.4 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。

1.5本技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术协议和国家标准的优质产品；

1.6 本技术协议所使用的标准如与卖方和配套方所执行的标准水平不一致时，按较高标准执行。如果本技术协议与现行使用的有关国家标准以及部颁标准有明显抵触的条文，卖方应及时书面通知买方进行解决。

1.7 卖方提供的必须是完全符合本技术协议的、全新的最佳产品，可长期安全稳定使用，卖方需对所提供产品的质量完全负责；并保证供货的完整性，满足安全、稳定运行要求。在现场安装、调试、试生产或生产过程中，如因设计缺陷、产品质量等卖方原因造成发生质量或安全事故，卖方全部承担由此造成的损失和后果，买方不承担任何责任。

1.8 卖方有责任对本技术协议中的技术条款提出补充。若在安装运行中发现缺项或不能满足规定的技术条款工作需要时，由卖方负责补齐且不得增加费用。

1.9 卖方应对所提供的设备及零部件质量负责，所提供的产品应完全符合本技术条件的要求，并有生产许可证及产品检验合格证，严禁采用国家公布的淘汰产品，若提供的产品不符合本技术协议的要求或为假冒伪劣产品，除了按要求更换合格的产品外，还应按两倍产品原价的价格进行赔偿，买方保留因伪劣产品造成重大损失而追究法律责任的权利。

1.10 本技术要求的设备全套的机械、电气设计及其部件、附件、控制系统等全部由卖方负责提供，包括分包（或采购）的产品，但分包（或采购）的产品制造商应事先征得买方的认可，同时须负责安装。

1.11 产品制造过程中，卖方制造现场买方监制人员的书面确认，并不对其产品的试验、制造质量、最终的运行安全及功能等承担任何责任。若遇卖方不能接受的条件，卖方应陈述其不能接受的原因及理由，买方具有最终决定权。

1.12 今后发生的一切书面协议,若与本协议有冲突,以时间最新并具有合同效力的为准。

1.13 本技术条件为交钥匙工程，由卖方负责设计、制作、供货、运输、卸货、安装、调试、验收、培训直至最终交付使用。

二、环境条件

2.1 交通地理条件

本项目位于广西自治区德保县马隘工业园，德保县位于广西西南部，东与田东县接壤，西、南与靖西临界，北与田阳、百色毗邻。县城距离南宁市255km，距离百色市129km。马隘镇位于德保县北部，距德保县城7km。德保县境内有G69 银百高速、S210 线、S213 线省道贯穿全县，全县乡乡、村村通公路，项目厂址位于G69银百高速以西约10km，S210 线以北约3km，厂区与S210 线直接相连。百色至靖西高速公路经由德保境内。S210 公路在距离厂区约60km 的田东祥周有互通立交桥与南宁）昆（明）高速公路相通。田（东）德（保）铁路线已通车。工厂的对外交通条件优越。

2.2 自然条件

极限最高气温               37.1℃

极限最低气温                    -2.6 ℃

年平均气温                       19.5℃

最热月平均气温                   25.7℃（7月）

最冷月平均气温                   11.1℃（1月）

年平均相对湿度:              81 %

年平均降水量                     1494.0mm

日最大降水量                     212.0mm

年降水量                        集中在6-8月份，占总降水量的67%-73%

年主导风向                       东南风

年平均风速                       2.0m/s

瞬时最大风速                     16.0m/s

年平均日照                       1403.1h

年蒸发量                         1298.9mm

年平均雷暴天气                   63d

厂区海拔高度:                    680m

地震烈度:                       VI度

2.3车间环境条件：

2.3.1车间工作制度：每周7天，每天3班，每班8小时，设备持续运行

2.3.2使用环境：封闭车间，炭粒粉尘，氟化氢气体等有害气体

2.4 供电、气、水条件

2.4.1供电条件：

低压 AC 380V，三相，50Hz

       AC 220V，单相，50Hz

2.4.2供气条件：压缩空气0.4～0.6MPa

2.4.3供水条件：工业用水水0.2～0.3MPa，温度：≤40℃

三、主要技术参数及要求

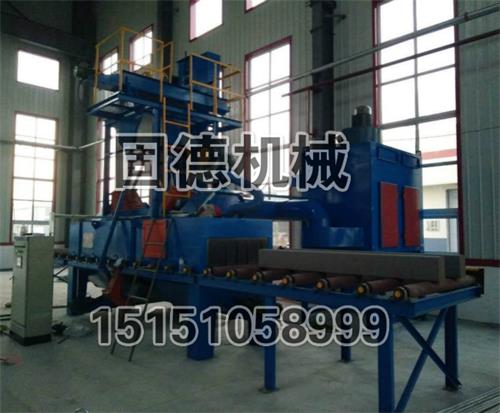

阴极钢棒专用抛丸清理机是将阴极钢棒吊放在输送辊道上，辊道输送系统将工件向前输送，当工件进入清理室时，抛丸器开始顺序工作。经过抛丸处理后，钢材表面的氧化皮、污物及其它附着物被清理干净，处理过的表面可达Sa2-2.5级。抛丸机的工作方式是连续循环进行的。

抛丸器抛出的丸粒经过循环处理系统收集、处理，继续供抛丸器使用。循环系统的工作方式为：散落的弹丸经过下部纵向螺旋输送机和下横向螺旋输送机输送至斗式提升机，斗式提升机将丸料及杂物提升至清理室上部，由上横向螺旋输送器输送给高效BE分离器，经过BE分离器处理后，灰尘和杂物与好的丸料分离，好的丸料进入储料斗储存，待供抛丸器使用。

为了处理抛丸除锈时产生的大量粉尘，该机配有高效新型的脉冲滤筒式除尘设备一台，该除尘器体积小、除尘效率高、安装维修方便，经其净化后的空气大大低于同行业烟尘排放标准。
