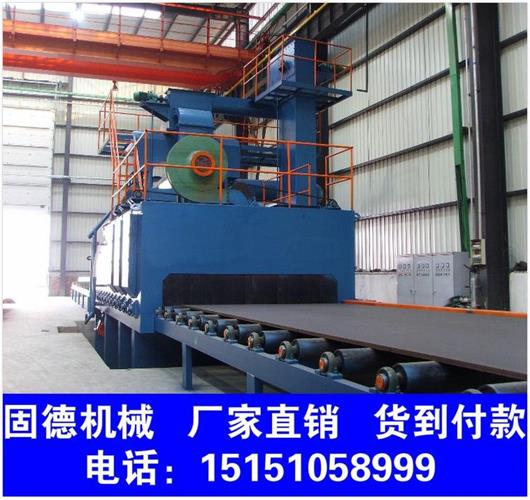

钢板抛丸机也是Q69系列辊道通过式抛丸机的一种，钢板抛丸除锈机自动抛丸喷砂除锈，效果好，双面抛丸，环保性强，钢板抛丸机，环保钢板抛丸机，钢板双面抛丸机，钢板通过式抛丸机，钢板通过式抛丸除锈机，钢板自动喷砂机，板材抛丸机，板材自动抛丸除锈机，板材自动喷砂机，自带除尘器效果好连续抛丸。 钢板抛丸机的工作原理是什么呢？ 钢板抛丸机主要是由清理室、室内输送辊道与进出输送辊道、抛丸器、弹丸循环系统 ( 含提升机、分离器、纵横螺旋输送器和供丸管道 ) 、吹扫机构、除尘、电气控制等功能部件组成) 。 钢板抛丸机之Q6925型辊道通过式钢板抛丸机的技术参数（以常用的2500mm宽度的钢板作为示例如果您有什么问题可以联系我们） 清理室主要由前密封室、抛丸室、后密封室、后清理室、推板系统、尾吹室组成。清理室多处设有检修门及警示标牌。前后室体均采用组合式，用螺栓连接，便于运输、安装及调整。前后密封室设有多道高耐磨橡胶吊挂式密封帘，便于更换，密封效果好，无弹丸外逸。 抛丸器布置在辊轴空档内，避免了高速丸流对辊轴护套的磨损。为了减少薄板清理后的变形量，将上、下抛丸器对称布置，使上、下丸流的打击力作用在同一条直线上。在使用中严格调整上、下抛丸器的抛丸量，使之作用在薄板上的力量相互抵消，以减少薄板的变形和跷曲。 在清理室前端、中部、后部均设有吸尘口，改善室体内部通风条件，确保工作中室内无粉尘外逸。 1、流水线总体性能： 项目 单位 参数 钢 板 规 格 宽度 mm ≤2500 长度 m 2～10 轨道输送速度 指变频调速范围 m/min 0.5～6 流水线处理速度 钢板锈蚀程度A级 m/min 2.2 钢板锈蚀程度B级 2.0 除锈质量等级 BSa2.5级(GB8923-88或ISO8501-1，1988) 表面粗糙度 μ 40～75 处理材质及强度范围 A、B、D级钢；AH32、AH36、DH32、DH36 总能量消耗 装机功率 kw ≈200 压缩空气耗量 m3/min 2.2～3.6 压缩空气压力范围 MPa 0.5～0.8 抛丸室地坑尺寸及要求 防水 详见抛丸室地坑图 2、辊道输送系统： 项目 单位 参数 承 载 最大载荷 t 10 全长 m 30 辊柱最大集中载荷 t/m 1.2 上料、卸料辊道 输送速度 m/min 0～5 辊面高度 mm 根据实际情况 辊子直径 mm 159*8 辊面有效宽度 mm 2100 辊距 mm 600 驱动电机功率 kw 5.5×2 链条规格 16A 抛丸室输送辊道 辊道间距 mm 600 耐磨辊道护套材质 高铬合金铸铁 耐磨辊道护套寿命 小时 2400 内存钢管直径 mm 108 辊面有效宽度 mm 2100 项目 单位 参数 抛丸室体 室体耐磨护板材质 高铬 室体耐磨护板寿命 小时 ≥4000 抛丸机 单台抛丸量 kg/min 280 单台功率 kw 15 数量 个 8 叶片寿命 小时 ≥600 叶轮寿命 小时 ≥3500 磨料循环系统 纵向回收螺 旋输送机 输丸量 kg/min 2300 螺旋直径 mm 400 功率 kw 7.5 数量 个 1 横向回收螺 旋输送机 输丸量 kg/min 2300 螺旋直径 mm 400 功率 kw 5.5 数量 个 1 加料料斗 (弹丸补充器) 安装位置 标高+300mm,提升机侧部 尺寸大小 mm 500×500×500 幕式分离器 电机功率 kw 5.5 丸尘分离器 储丸箱 储丸量 t 8 斗式提升机 提升量 kg/min 2300 提升速度 m/min 93.6 功率 kw 11 清丸系统 高压风机 功率 kw 18.5kw 升降系统 功率 kw 1.5kw*3=4.5KW 滚刷自传 功率 kw 3kw 4、环保系统 项目 单位 粉 尘 处 理 除尘风机型号 4-72 除尘风机功率 kw 2个15kw 除尘器型号 LLT12 滤筒规格 325X1100 除尘效率 ＞99.9％ 压损 Mpa 1100 除尘风量 m³/h 28000 噪音 db 85
3、抛丸系统
