高端喷砂房是怎么设计的？环保要求高，喷砂方便，自动回收砂料，喷砂房厂家，喷砂房生产厂家，喷砂房价格，喷砂房就是人工在喷砂房内进行喷砂除锈除氧化皮的操作，同时采用除尘器对喷砂房内的灰尘进行吸收，确保环保除尘效果好，对于大型工件喷砂是比较方便的哦！

喷砂房又叫喷丸房、打砂房,适应于一些大型工件表面清理、除锈，增加工件与涂层之间的附着力等效果，喷砂房根据磨料的回收方式喷丸房分为:机械回收式喷丸房和人工回收式喷丸房. 其中人工回收喷砂房由于经济实用，制作简单、方便，用材简易，大大的减少了喷砂房的造价成本。

机械回收式喷砂房主要包括房体部分、漏斗格栅、丸料循环回收系统（包括皮带输送机活螺旋输送器、提升机、分离器、储料仓、回转加料阀）、除尘系统、承载系统、照明系统、电气控制系统、三维升降平台等。

机械回收式喷砂房特点：

1.丸料输送系统结构简单可靠，过载能力强，不容易堵塞

2.较气力回收，动力小、节约能源

3.机械维修要比气力维修简单，操作容易。

喷砂系统结构

1.1喷砂系统基本结构根据工艺要求，喷砂系统选择人工喷砂方式，对不同材质的产品配专用喷砂罐，喷砂罐压力、流量可喷砂罐以根据要求随时调节，每个喷砂罐配备1-4把喷枪，喷砂系统可以同时4把喷枪工作。

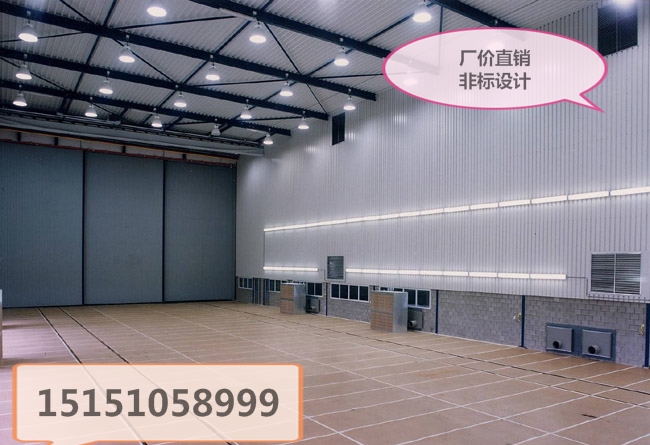

1.2 房体结构喷砂房体由钢板焊接而成，其骨架为门架式结构，门架之间用交叉连接杆连接， 门架通过安装块用地脚螺栓装在地面上。门架两面蒙压制的薄钢板，厚度为0．5~0．8 mm，表面喷漆。为了提高房体的使用寿命，房体内部粘贴厚度为6mm的耐磨橡胶板。橡胶板的技术参数为： 硬度38IRHD，拉伸强度26．6 MPa，延伸率81% ，撕裂强度83% ，磨耗指数(湿)108，温度范围4-70℃ 。照明采用防尘照明系统，要求在离地1.5米处室内照度不小于650 lx。所有通向喷砂房的门都安装有电气连锁装置，保证打开任何一个门时，喷砂系统即停止工作。门外设警告灯，灯亮表示正在进行喷砂。

1.3蜂窝地板喷砂房内地板采用专用的蜂窝地板，每个蜂窝地板的尺寸为500mm×500 mm。沿喷砂房长度方向每两排蜂窝地板组成一个蜂窝地板模块。磨料落入蜂窝地板后，风机将其通过料孔吸到收集管道内，然后从收集管道内吸走。

1.4 磨料集中过滤系统磨料集中与除尘共用一套系统，包括集中风机、集中过滤器等。为保证喷砂房内的能见度，通风次数合金喷嘴每小时不少于50次，通风风量为65 130 m3/h。采用1台45 kW 的风机，其中风机风量为21 010 m2 /h.

1.5 磨料回收、分选系统磨料回收、分选系统包括磨料槽、分选器、过滤器以及连接管道。磨料从磨料槽经连接管到分选器，在此进行分选、回收。为了提高分选器的使用寿命，在其内锥体外部以及外锥体的表面粘贴耐磨橡胶。由于产品材质不同，喷砂所用的磨料也不同。为了避免铁磨料对铝合金车体的影响，在分选器下增加了一套磁选装置，分离铁和非铁磨料，保证铝合金车体喷砂的质量。磁选装置为一磁鼓，磁鼓下设置一永磁铁。磁鼓转动，在磁铁一侧因磁力作用，将铁磨料吸附在磁鼓上；当磁鼓转到远离磁铁的一侧，磁力消失，铁磨料掉到一相应的容器内。磁鼓不断转动，从而将磨料内的铁和非铁磨料分离。CLEMEN磨料阀

1.6喷砂设备整个喷砂系统配置1个双仓连续工作型喷砂罐，每个喷砂罐配两把直径为10 mm 的喷枪、两个磨料阀。在喷枪手把上安装操作开关，且可实现自动控制，可控制喷嘴喷丸或喷气。这样可用于在清理结束后，喷气清除工作表面的浮灰。总结气力式喷砂系统因其无机械输送部件，所以无机械故障，维护简单。蜂窝地板直接安装在地面上，地基要求简单。气流上送下吸，降尘时间短，室内气流循环效果好，并与磨料回收共用一套系统，设备简单。机械输送房编辑机械输送式喷砂房机械输送式喷砂房为平车往复式专用喷丸机，它由喷丸室体、喷丸器、螺旋输送机、提升机、分离器、弹丸控制系统、照明系统、除尘系统、输送平车、电控系统等部分组成。喷丸室体本室体由轻钢结构，和夹芯彩钢板制成结构坚固；其内壁衬有耐磨橡胶护板,室体两侧设有安全门。室体四周设有照明灯以保持室内充足的亮度。
