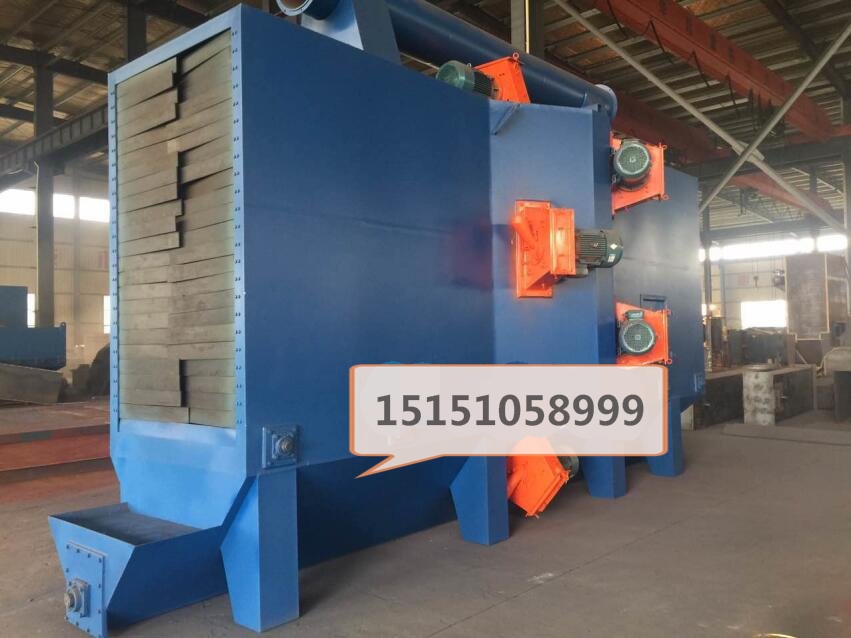

Q1522-10辊道通过式抛丸机发货广西桂林某钢结构厂，强力抛丸，除锈效果好，钢结构除锈机，钢结构打砂除锈机，钢结构打砂机，大型钢结构抛丸机分为轻钢结构抛丸机、重钢结构抛丸机，一般的钢结构抛丸机为Q1220-8辊道通过式抛丸机就是门洞是1200乘以2000mm的，8个11千瓦抛丸器，不过这次桂林抛丸机客户他有些大件需要抛丸处理就选用大一点的门洞1500乘以2200mm，10个11kw抛丸器。

钢结构打砂除锈机的工作原理是什么呢？

钢结构打砂除锈机为辊道输送式高性能抛丸清理设备，在清理过程中由减速机带动输送辊道将工件送进清理室抛射区时，工件周身受到来自空间结构的不同方向的抛头的密集强力弹丸的打击与摩擦,其上的氧化锈皮及污物迅速脱落，钢材表面获得一定粗糙度的光洁表面，同时工件由于受到密集强力冲击，消除工件应力，避免工件变形。

清理过程中，撒落下来的丸尘混合物经室体送料螺旋输送机汇集于提升机下壳再经提升机、输送机到达分离器，经分离器产生丸尘瀑布，由风吹扬除去尘埃，分离后的干净弹丸落入分离器料斗，经弹丸输送系统由抛丸器抛出。

来自分离器、清理室内的空气尘埃由风机带动，通过风道管路系统，滤筒除尘器除尘，效率可达99%，净化后空气排放到大气中，颗粒尘埃被捕捉收集。

本设备由以下几个部分组成：主、副清理室、抛丸器、输送系统、溜丸管、提升机、分离器、输丸系统、除尘系统、电器控制系统等。

Q1522-10辊道通过式抛丸机的技术参数是什么呢？

1、 清理参数

a 、机械进口尺寸

 宽度                             1500mm

 高度                            2200mm

2、辊道输送系统

（1）输入辊道（变频调速）

 工作速度                         0.5-5m/min

辊道长度                         12000mm

 减速机功率                       3KW

（2）输出辊道（变频调速）

 工作速度                                   0.5-5m/min

辊道长度                                    12000mm

 减速机功率                                   3KW

3、抛丸器（十台）

 型号                                                 Q034

 弹丸抛射速度                                 65-70m/S

 抛丸量                                               10×200kg/min

 功率                                                10×11KW

    4、提升机

 提升量                                   120T/h

 功率                                    7.5KW

5、分离器

 分离量                                 120T/h

 分离区风速                              4-5m/S

 功率                                 4KW

6、纵向螺旋输送机

 输送量                         120T/h

 功率                          5.5kw

7、除尘系统

 除尘器

a风机型号                     4-72-No5A  2台

b风量                            10500m3/h

c风压                       1902Pa

d功率                   11kw*2

8、全机功率                约160kw

9、质量标准

 表面质量                  Sa2-Sa2.5级

10、设备噪声（操作区）            ≤75dB
