吕梁吊钩式抛丸机工作原理是什么？

1、本机具有设计先进、结构合理、运行可靠、生产效率高的特点

2、本机弹丸可控闸门以及弹丸输送等故障检测,实现整机自动控制,从而具有生产率高、可靠性好和自动化程度程度先进等特点。

3、 抛丸室体采用型钢、钢板焊接而成箱型结构，强度高而不会产生振动。抛丸室抛射热区护板采用ZGMn13护板，在耐磨、防弹丸打击方面的性能有很大的提高，寿命可达17000小时以上。

4、除尘系统采用当前先进的脉冲式反吹除尘器，充分满足现代环保除尘要求。除尘效果符合《大气污染物综合排放标准》要求。

5、采用具有国内较高市场保有率、大抛丸量、高抛射速度的Q034离心抛丸器，能显着地提高清理效率和劳动生产率，保证了清理效果。抛射带对称布置，可以使工件受到较全面柔和的弹丸冲击，既能达到理想的清理效果，又保证工件不会变型。一次抛打和二次反弹弹丸以提高弹丸利用率，使弹丸覆盖均匀一致。

6、 工件承载体采用龙门架结构，可保证工件在悬链吊挂下无障碍自由连续输送，较大限度满足工件的清理要求与操作安全。

7、分离器采用满幕帘式分离器，分离效果好。丸、渣、粉尘分离效率达到99%。

8、 采用先进的三级密封防护方式，密封效果良好。

9、 工件输送采用步进通过式，用户可根据自己不同工件的要求随意调整抛丸清理时间，以控制生产率与清理质量。工件可连续不断的进行装料、双工位抛丸清理、卸料。可为用户节省大量的人力、物力，提前施工周期，节约能源消耗。

10、 吊钩行走槽采用先进的柔性钢芯橡胶板、尼龙毛刷、气控拉盖板三级密封防护方式，密封效果良好。

抛丸机的密封问题解决开门时大门周围的灰尘问题.采用最新式的全密封结构,杜绝弹丸或灰尘从设备顶部的密封槽外逸，在设备的大门的内部设计有弹簧夹钢橡胶板,这样设备顶部采用全密封结构,灰尘只能够从设备的大门口外逸,因此只要在设备的进出口位置设置除尘口即可以很好地解决灰尘的外逸问题.在大门打开的时候灰尘会很容易地被吸走，避免以前照顾顶部的吸尘口设计在顶部造成的大门口或顶部的灰尘外逸.斗提机的防倒转装置，为防止斗提机因遇到突然停电,或意外停机造成的斗提机的提升带逆转对设备造成的损坏,而设计有斗提带防逆转装置。

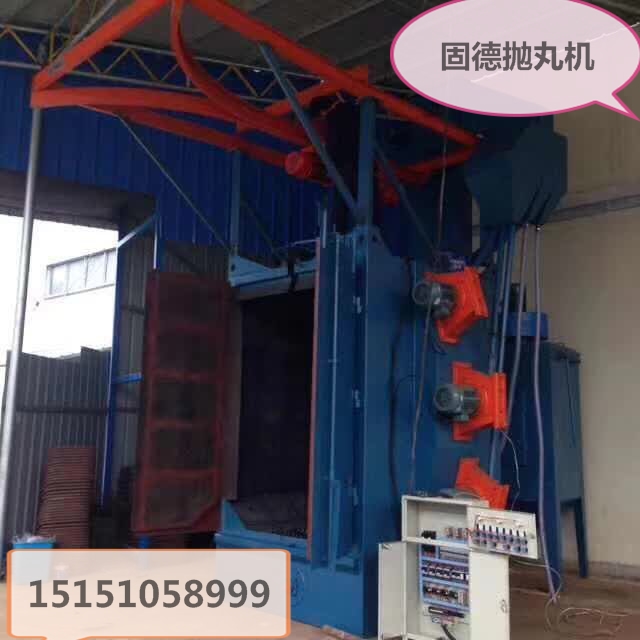

Q3730吊钩式抛丸机设计3个抛丸器，抛丸效果好自动旋转哦！

1、清理室尺寸（长×宽×高）2500×2500×3600mm

2、清理一钩工件所需时间：8-20min

3、抛丸器：3台 Q034Ⅱ

  叶轮直径 φ250mm          转 速   2900r/min

  最大抛丸量3×250kg/min    电机功率 3×11kw

4、所需弹丸直径0.6-1.5mm

5、提升机

   皮带速度 1.14m/s    斗距  250mm

   提升量   45t/h      电机功率  5.5kw

6、螺旋输送器

   螺旋直径   φ250mm    螺旋节距  240mm

   输送量     45t/h        功率  2.2kw

7、分离器

   分离量      45t/h       分离区风速  4-5m/s

   出口风速  8-15m/s

8、吊钩（双钩）

吊钩载重  1000kg

自转速度  2.8r/min   电机功率  0.55kw

运行速度  20m/min   电机功率   0.2kw×2

升降速度  8m/min    电机功率   1.5kw×2

9、首次弹丸装入量     2000kg

10、弹丸消耗量        3kg/h

11、通风量            14500m3/h

12、除尘设备

型    号           LDCD-8

滤筒数量           8只

风机功率           11kw

13、机器总功率         56kw 左右
