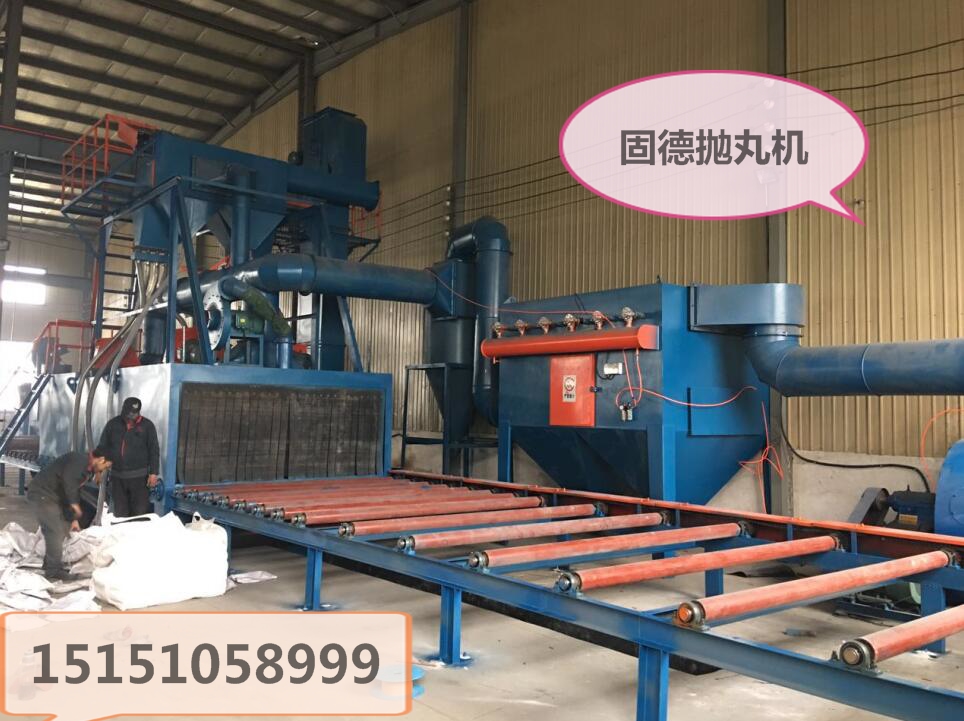

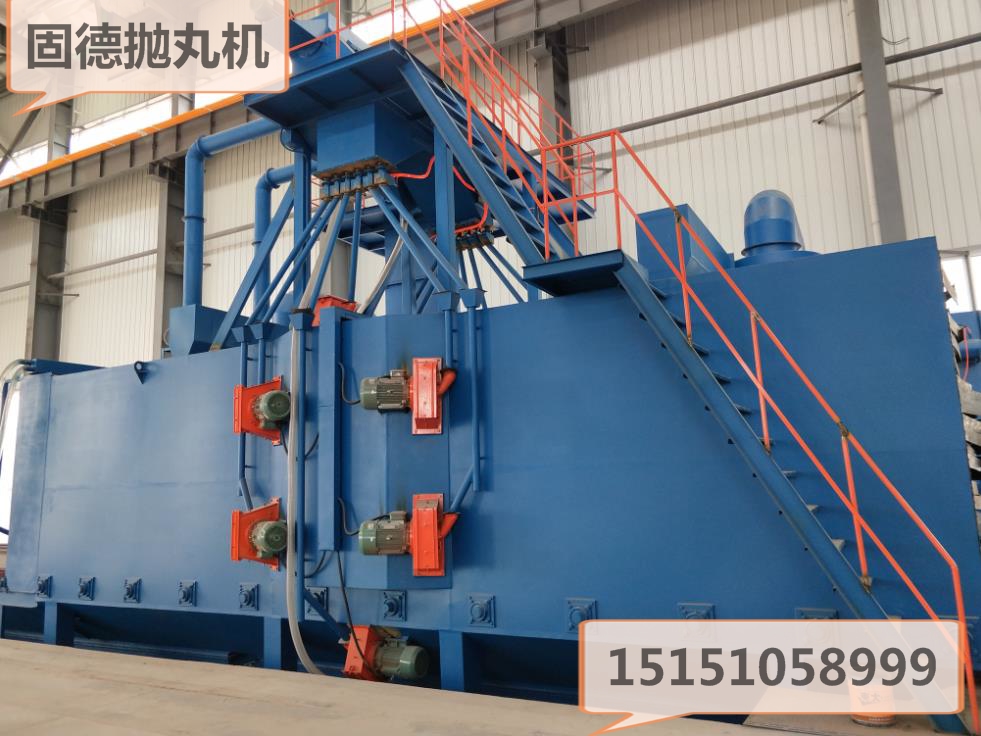

辊道通过式抛丸机，通过式抛丸机厂家，辊道式抛丸机，Q2020-10辊道通过式抛丸机生产厂家哪家好？辊道通过式抛丸机多少钱一台？辊道通过式抛丸机是常见的抛丸机机型。 Q2020-10辊道通过式抛丸机技术参数是什么呢？ 1、进料口尺寸：宽×高=2000×2000mm 2、清理等级 国家标准：GB8923-88 A-B Sa2.0- 2.5 3、工作速度 0.5-4m/min（变频调速） 4、抛丸器 型 号 QS350 数 量 10台 功 率 11kw×10=110kw 最大抛丸量 250kg/min×10=2500kg/min 5、除尘系统（两套） 型 号 LT-18 处理风量 11500m3/h×2 功 率 15kw×2 滤筒数量 18只×2 6、纵向螺旋输送器 数 量 1台 输 送 量 160t/h 功 率 7.5kw 7、上横向螺旋输送器（分离器） 数 量 1台 输 送 量 160t/h 功 率 5.5kw 8、下横向螺旋输送器 数 量 1台 输 送 量 160t/h 功 率 5.5kw 9、提升机 数 量 1台 输 送 量 160t/h 功 率 11kw 10、进出料辊道输送机 数 量 1台 辊 距 700mm 长 度 8000mm×2 辊道有效工作宽度 2000mm 摆线减速机功率 5.5kw×2 12、总功率 180kw左右 输送辊道是通过式抛丸机整个作业流程的关键，通过式抛丸机输送辊道的独特设计是怎样的标准呢，它的具体组成是什么， 这里由抛丸机生产厂家固德机械的小编为您来讲解下吧。 输送辊道是通过式抛丸机的组成部分，由送进辊道，抛丸室辊道，送出辊道所组成。其特点为工件在辊道上运行平稳；工件在辊道上跑偏量小于50mm；工件前后保持一定距离。 1.送进辊道： 尺寸L×B×H=12000×2100×850，室外辊道辊道之间间距为610mm，采用摆线针轮减速机单独驱动，变频无级调速，滚道采用加厚无缝钢管焊接结构。辊道架采用16号槽钢制作，结构简单，运行可靠。 2.抛丸室内辊道：主室体内辊道采用普通辊外套耐磨铸铁的结构形式。外套耐磨铸铁的寿命不小于1500小时。辊道间距设计为410mm，确保薄钢板处理后能顺利通过。 3.送出轨道：采用摆线针轮减速机单独驱动，变频无级调速，滚道采用加厚无缝钢管焊接结构。其结构形式与送进辊道同。 螺旋输送器位于抛丸室的底部，由螺旋轴、叶片、两端轴头等组成。叶片焊接在螺旋轴上。提升机的下部滚筒装配在螺旋轴靠近提升机的一端上。通过提升机上部的摆线针轮减速机带动提升机运转来带动螺旋输送器运转，提升机与螺旋输送器共用一个动力。工作时，螺旋输送器将丸砂混合物输送到提升机的底部，再由提升机将其提升至上部并卸入分离器中进行丸砂分离。螺旋输送器与提升机共同组成钢丸的收集回收系统。 抛丸清理室由钢结构室体、抛丸器、护板和密封装置组成。10台抛丸器分上下面各2台、左右面各3台的合理布置，能够从各个角度对工件的表面进行清理。抛丸清理室内的耐磨护板寿命长、更换简单方便。为防止弹丸飞出，室体内设有迷宫防护装置。 抛丸室采用优质钢板焊接而成，室内装有叠层护板，内层与室体外壳焊为一体。外层采用积木式结构用特制高铬淬火大螺母固定。经久耐用，维修方便。 l 引进Wheelabrator Group的先进技术，抛丸器布置采用动态模拟优化，以确保钢板、型钢和金属构件实现一次性通过处理。 l 为方便维修保养，在副室体的外侧设有启闭式检修门，便于进入室体内观察室护板及抛丸器易损件的磨损情况。关闭处均选用方便的手旋式锁紧螺母大大减轻了检修操作人员的诸多烦琐工序。 l 在与输送辊道配合的护板处装有卡护套，防止弹丸直接破坏轴承迷宫装置及密封垫。所有抛丸器也避免正对辊道及卡护套，并且没有相对抛杀的现象，确保了运行的经济性能和运行稳定性。 l 由于输送螺旋并非耐磨合金制作，在抛丸室体底部仓板汇集处装有“∩”形护板，护板的下端为锯齿形用于通过掉落的弹丸，这样确保了螺旋的使用寿命。 在副室上部设计迷宫式除尘吸风口，可以及时排除抛丸引起的粉尘，优化回收系统轴承的工作环境，延长部件使用寿命。
