抛丸机

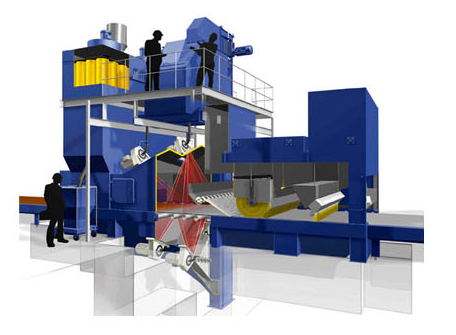

钢板预处理生产线在抛丸室的入口前和喷漆室的入口前，设有压辊装置、光电测高装置。光电测高装置由光电管、接收器、升降装置、传动电机等组成。当工件进入抛丸室时，首先触动压辊装置，压辊装置的限位开关传递信号，经延时，升降装置由低点移向高点，当发光头接收到反射信号后，位置锁定，高度检测完毕，通过plc机转化控制清扫室中清扫滚刷、收丸螺旋的升降制动电机和喷漆室喷枪升降的制动汽缸，通过制动电机和制动汽缸上的脉冲记数与光电测高上的脉冲记数的对应关系，来实现较为精确的高度调整。当工件尾部离开压辊后，测高装置复位至低点。
