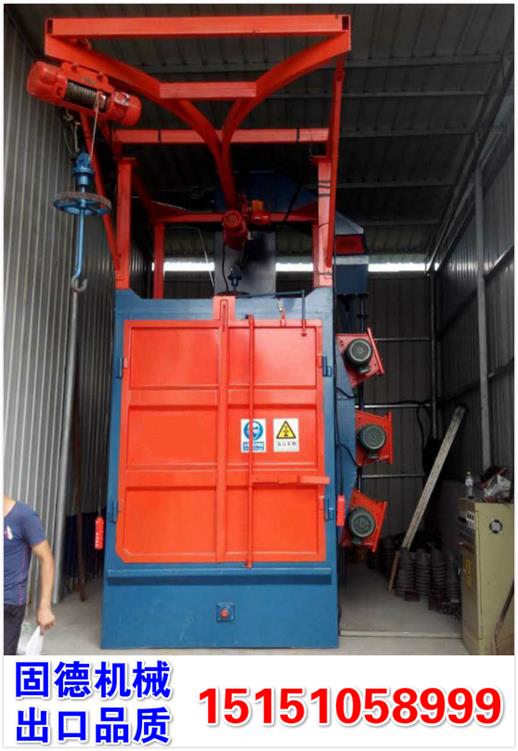

江苏盐城大丰吊挂式抛丸机图片展示,大丰抛丸设备专业制造商固德为您提供
作者:江苏吊挂式抛丸机    来源:大丰吊挂式抛丸机    时间:2019-11-12 20:02:54



 江苏盐城大丰吊挂式抛丸机图片展示,大丰抛丸设备专业制造商固德为您提供,吊挂式抛丸机也叫做吊挂式抛丸清理机或者吊挂式抛丸清理设备是一种常见的抛丸设备机型,其属于Q37系列吊钩式抛丸清理机,吊钩式抛丸清理机适用于怕碰撞的一种工件抛丸清理效率高同时打砂效果好,自动选择无死角抛丸处理哦!


江苏盐城大丰吊挂式抛丸机有哪些组成部分呢?如果您不知道下面由江苏固德机械的小编为您讲解下吧!

江苏吊挂式抛丸机的结构如下:由清理室、大门、轨道、吊钩、提升机、供丸系统、分离器、抛丸器、除尘器、电气系统等组成。其主要部分分述如下:

1、 清理室:

    清理室为铆焊结构,为了使抛射出的弹丸能有效地抛射到被清理工件的表面上。安装抛丸器一侧的壁板倾斜一角度,室内各面设有耐磨保护板,以保证室壁不被弹丸破坏。

2、 大门(采用气动控制):

大门为双扇对开,为安全起见,大门上方装一限位开关,必须待大门关闭后,方能启动抛丸器。

3、 吊钩:

 吊钩由电动葫芦、减速自转装置组成,吊钩的移动、升降由葫芦完成,吊钩在室体内部的旋转由减速装置完成。

4、 提升机:

 本机采用平皮带传动的斗式提升机,其落料形式采用离心重力式落丸,当弹丸束扬起时,灰尘被吸走,如发现弹丸在未进入溜管前,有堕落返回,则应调节螺栓调整带轮所处的高度,当机器因丸量过多或有大块物料被别住时可打开下罩底部处的盖板进行清除。


5、供丸系统:

 弹丸流量的多少以闸门开启间隙大小来控制,而闸门开启间隙的大小是通过电控阀的调整,从而使弹丸流量与抛射量大致相等。

6、分离器

 采用BE型分离器,具有良好的分离效果和较高的生产率,对提高叶片寿命有积极的作用,分离器正常工作时,弹丸流落不应有缺口,如果不能形成满落帘,应调整重锤,直至形成满落帘,以得到良好的分离效果。

7、抛丸器

 抛丸器主要由叶轮1、叶片2、分丸轮3、定向套4、罩壳5、电机6等主要零件组成。分丸轮固定在电机轴与叶轮一起旋转,定向套则由定向套固定在护罩体上。

若转动定向套则可改变弹丸的抛出方向,定向套窗口的角度大小,决定弹丸的径向散射角,弹丸的径向散射角一般为60°左右。

弹丸抛带呈橄榄状。

吊挂式抛丸机的技术特点如下:

1.吊挂式抛丸机采用了无地坑结构,安装方便,减少投资费用;

2.结构紧凑、生产率高、清理质量好、工作安全可靠、运转平稳;

3.吊钩具有自行升降、行走和室内旋转三种功能。

以上是吊挂式抛丸机的一些基本常识如果您有吊挂式抛丸机方面的需求请联系我们为您提供免费的抛丸机技术方案与报价吧!网址:www.zgpwzj.com,联系电话:15151058999(微信同号)
