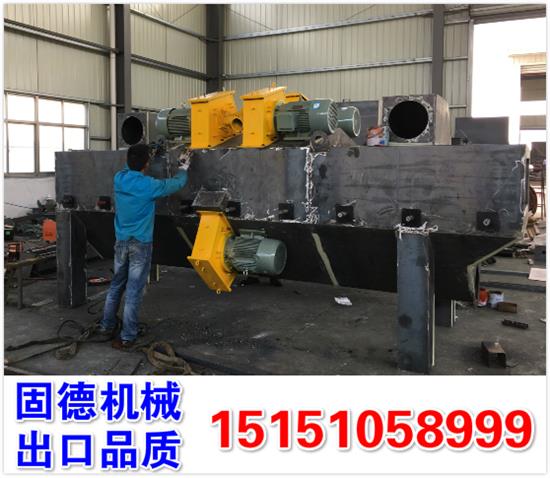

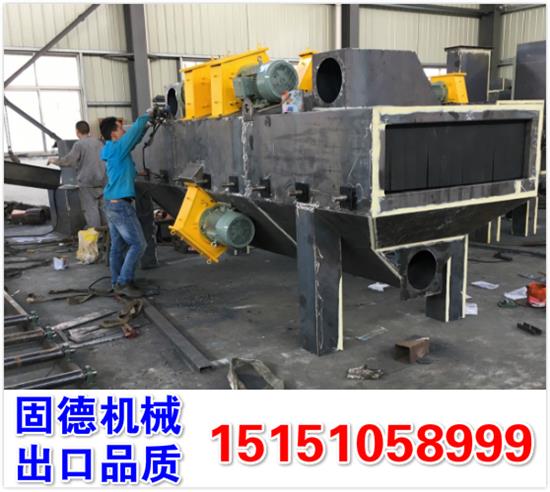

安徽通过式抛丸清理机6个抛丸器，输送辊道加密型，车间主体制作即将完成，本台设备为辊道通过式抛丸清理机，上下各设计3台抛丸器总共为6台抛丸器，抛丸器抛射角度合理同时为兼顾比较短的工件输送辊道加密，承载重量大，采用变频调速，根据客户的需求调节抛丸速度。

辊道通过式抛丸清理机就是Q69系列抛丸机根据门洞的大小不同其抛丸清理工件的尺寸也不一样，价格也就不一样，固德制造，精工制造，高端设计，高效清理。

辊道通过式抛丸机生产的高效离心式皮带轴座大功率抛丸器，双圆盘直线叶片，运转平稳、坚固耐用能显著地提高清理效率、获得满意的清理质量，降低维护费用。

辊道通过式抛丸机所有运转部件电气控制部分采用PLC系统控制并且相互联锁，避免工人误操作或其它原因导致设备重大故障发生。

Q69系列辊道通过式抛丸清理设备，由抛丸清理室、抛丸器总成、丸料循环净化系统、工件输送系统、检修平台系统、除尘系统和电器控制部分等组成。

1、进料口尺寸：宽×高=1300mm×400mm

2、清理等级

 国家标准：GB8923-88  A-B         Sa2.5

3、工作速度

0.3-4m/min（变频调速）

4、抛丸器

型      号           QS034

数      量            6台

功      率         11kw×6=66kw

最大抛丸量      220kg/min×6=1320kg/min

5、除尘系统（二级除尘）

   型    号             LT-18

滤筒数量             18只

处理风量            11500m3/h

功    率             11kw

6、丸料(客户自备)

直      径       φ0.6-φ1.5mm

首次加入量          约3T

7、提升机

数    量             1台

输 送 量             65t/h

功    率             5.5kw

8、纵向螺旋输送机

数    量             1台

输 送 量             65t/h

功    率             5.5kw

9、横向螺旋输送机

数    量             1台

输 送 量             65t/h

功    率             3kw

10、分离器

数    量             1台

分离量               65t/h

功    率             3kw

11、进出料辊道输送机

数    量               2台

辊    距              500mm

长    度            9000mm×2

辊道有效工作宽度      1300mm

功    率               4kw

12、清扫装置

吹丸功率             7.5kw

13、总功率             约105kw左右

以上是固德机械为安徽某公司设计的辊道通过式抛丸清理机的技术参数，如果您有工件需要抛丸处理请联系我们，网址：www.zgpwzj.com，联系电话：15151058999（微信同号）
