Q69系列通过式抛丸机型号种类有多少种?开口门洞设计多大?抛头功率跟数量选择原理
作者:通过式抛丸机型号    来源:通过式抛丸机参数    时间:2020-01-19 13:04:34

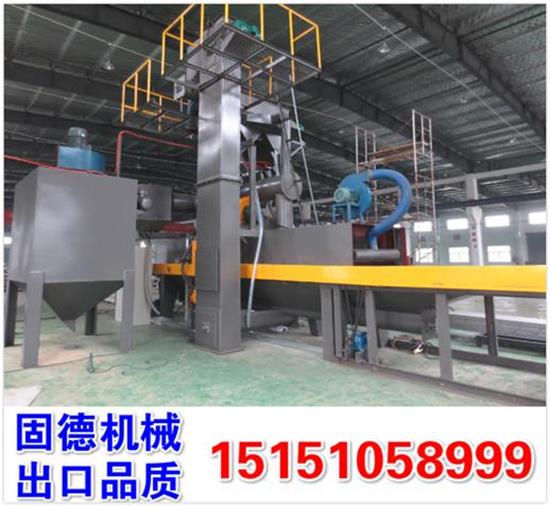

Q69系列通过式抛丸机介绍: 通过式抛丸机广泛应用于船舶、汽车、机车车辆、桥梁、机械等行业,对各类钢材料,如钢板,钢材,钢梁,型钢,钢管和铸钢件等进行除氧化皮、清理和预处理,Q69系列通过式抛丸机产品型号:Q698、Q6912、Q6915、Q6920、Q6925、Q6930、Q6940等等根据客户的工件大小来设计制造的哦!


下面简单介绍一下四个抛丸器的通过式抛丸机的技术参数如果您有工件需要抛丸清理请联系我们吧!

1、进料口尺寸:宽×高=1000×1000mm

2、清理等级

 国家标准:GB8923-88  A-B         Sa 2.5

3、工作速度

0.5-4m/min(变频调速)

4、抛丸器

型      号            Q034

数      量             4台

功      率        11kw×4=44kw

最大抛丸量    250kg/min×4=1000kg/min

5、除尘系统(二级除尘)

型    号             LT-12

处理风量           9840m3/h

风机型号           4-72No5A

功    率             11kw

滤筒数量             12只

6、纵向螺旋输送器

数    量             1台

输 送 量             70t/h

功    率             4kw

7、提升机

数    量             1台

输 送 量             70t/h

功    率             4kw

8、进料辊道输送机

数    量               1台

辊    距              700mm

长    度             6000mm

辊道有效工作宽度     1000mm

摆线减速机功率        3kw

10、抛丸室输送辊道

辊    距              700mm

辊道有效工作宽度      1000mm

11、总功率               66kw左右

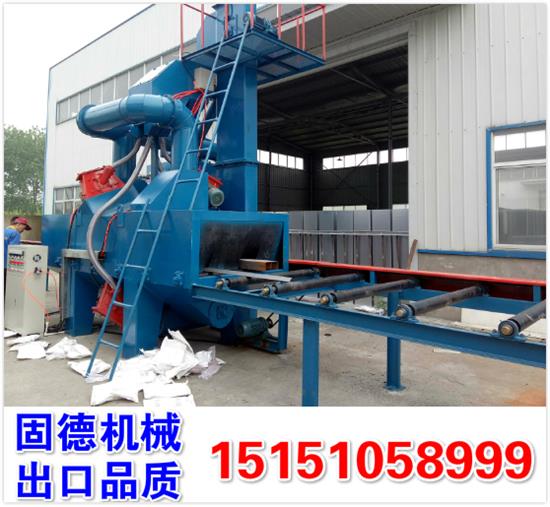

通过式抛丸机的抛丸清理室由钢结构室体、抛丸器、护板和密封装置组成。4台抛丸器分下面2台、左、右各1台的合理布置,能够从各个角度对工件的表面进行清理。抛丸清理室内的耐磨护板寿命长、更换简单方便。为防止弹丸飞出,室体内设有迷宫防护装置。

通过式抛丸机抛丸室结构特点:

抛丸室采用优质钢板焊接而成,室内装有叠层护板,内层与室体外壳焊为一体。外层采用积木式结构用特制高铬淬火大螺母固定。经久耐用,维修方便。

1.引进Wheelabrator Group的先进技术,抛丸器布置采用动态模拟优化,以确保工件实现一次性通过处理。

2.为方便维修保养,在主室体的外侧设有启闭式检修门,便于经常观察室内护板及抛丸器易损件的磨损情况。关闭处均选用方便的手旋式锁紧螺母大大减轻了检修操作人员的诸多烦琐工序。

3.在与输送辊道配合的护板处装有卡护套,防止弹丸直接破坏轴承迷宫装置及密封垫。所有抛丸器也避免正对辊道及卡护套,并且没有相对抛杀的现象,确保了运行的经济性能和运行稳定性。

4.由于输送螺旋并非耐磨合金制作,在抛丸室体底部仓板汇集处装有“∩”形护板,护板的下端为锯齿形用于通过掉落的弹丸,这样确保了螺旋的使用寿命。

5. 在主抛丸室上部设计迷宫式除尘吸风口,可以及时排除抛丸引起的粉尘,优化回收系统轴承的工作环境,延长部件使用寿命。
