抛丸机

通过式抛丸机弹丸循环系统包括底部料斗、螺旋输送机、提升机、分离器、供丸闸门和抛丸器。弹丸靠自重从分离器下方的贮丸斗中流出，定量地通过供丸闸门进入抛丸器，从高速回转的抛丸器中抛出用于清理工件。

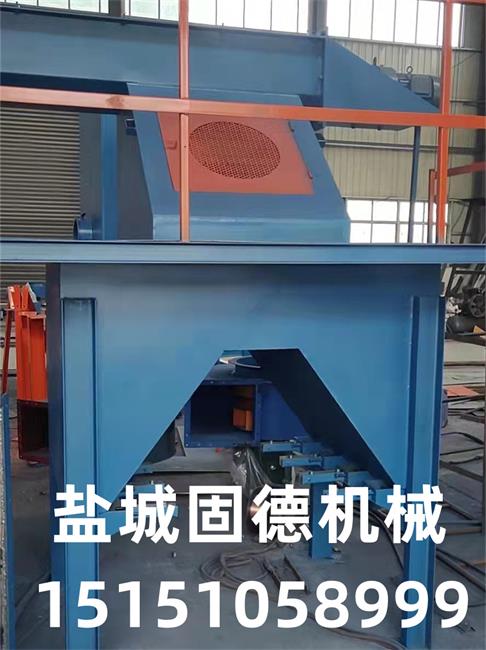

抛出的弹丸经履带、底部料斗、螺旋输送机、提升机，进入到分离器，经分离器分选后，合格弹丸进入贮丸斗，供抛丸器循环使用。分离出的较大颗粒从废料管中流出，细小粉尘进入除尘系统净化。应定期地清理掉底部料斗筛板和分离器筛板上的杂物。

轴承的密封采用迷宫盘、聚氨酯密封圈、轴承垫板等，同时在螺旋前进方向的前端装有一小段反向螺旋，从而更好地保护轴承不会因进砂而损坏，最大限度的延长了轴承的使用寿命，减少了设备的维护成本。带密封盖的外球面调心轴承紧固在螺旋槽的端盖外部，在端盖与轴承座间留有溢流槽，使万一穿过迷宫密封的少量弹丸溢流，确保轴承与弹丸的彻底隔离，根除了弹丸挤进轴承的可能。

螺旋输送器的一端轴头上装有脉冲轮，可检测跟踪螺旋输送器的工作状态，一旦出现卡阻等故障，可及时将信号反馈至PLC进行处理，保证设备的安全运转。
